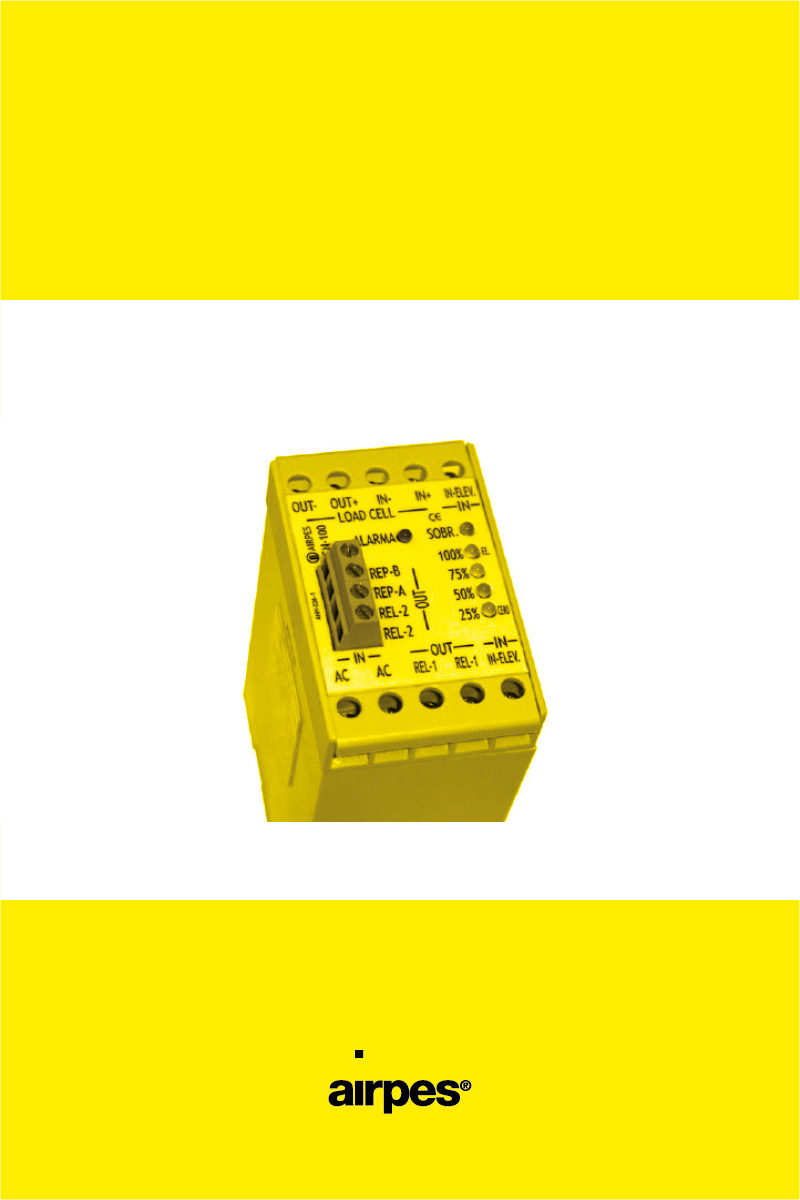

CAJA NEGRA ELECTRÓNICA ACN-100

La caja negra económica modelo ACN-100 está diseñada para registrar el espectro de cargas de aparatos de elevación (polipastos), según la norma UNE 58 919.
La caja negra económica modelo ACN-100 está diseñada para registrar el espectro de cargas de aparatos de elevación (polipastos), según la norma UNE 58 919.

Características de la caja negra electrónica ACN-100
Además del control del Periodo de Funcionamiento Seguro “PFS” establecido por la norma, dispone de varios registros para el control de:

  • número de maniobras de elevación.
  • número de maniobras de elevación a impulsos.
  • tiempo de maniobra de elevación.
  • número de sobrecargas.
  • número de sobrecargas puenteadas.
  • activación de revisión por número de horas o fecha

Todos los datos se visualizarán en el terminal de configuración AMM-40 (ver catálogo) protegidos mediante clave de seguridad.
Incluye limitador para control de sobrecargas. Se puede conectar sobre cualquier captador de peso ubicado en: ramal fijo, polea de reenvío, carro, cable, etc. Dispone opcionalmente de una salida para repetidor de peso (en botonera por cable o Macrodisplay).
*Preparada para sistemas que no incorporen célula de carga.

Generalidades

La caja negra económica modelo ACN-100 está diseñada para registrar el espectro de cargas de aparatos de elevación (polipastos), según la norma UNE 58 919. Además del control del Periodo de Funcionamiento Seguro “PFS” establecido por la norma, dispone de varios registros para el control de: – número de maniobras de elevación. – número de maniobras de elevación a impulsos. – tiempo de maniobra de elevación. – número de sobrecargas. – número de sobrecargas puenteadas. – activación de revisión por número de horas o fecha. Todos los datos se visualizarán en el terminal de configuración AMM-40 (ver catálogo) protegidos mediante clave de seguridad. Incluye limitador para control de sobrecargas. Se puede conectar sobre cualquier captador de peso ubicado en: ramal fijo, polea de reenvío, carro, cable, etc. Dispone opcionalmente de una salida para repetidor de peso (en botonera por cable o Macrodisplay). Preparada para sistemas que no incorporen célula de carga.

Características

Entrada de peso
• Entrada de elevación
• Salida de recargo, contacto conmutado selectivo (N.A. o N.C.) (6A 250V).
• Salida de alarma, contacto conmutado selectivo (N.A. o N.C.) (6A 250V).
• Salida de repetidor de peso para tablero de perilla de cable o pantalla gigante (opcional).
• Histéresis operativa en límite de recargo
• 2 teclas para calibración del sistema con carga nominal • A través del terminal portátil AMM-40 se pueden calibrar cargas diferentes a las nominales, y son posibles diferentes configuraciones de la caja negra.
• Alimentación 48V o 110V-220V AC (seleccionable)
• Temperatura -10º -50ºC; Humedad 15% – 85%
